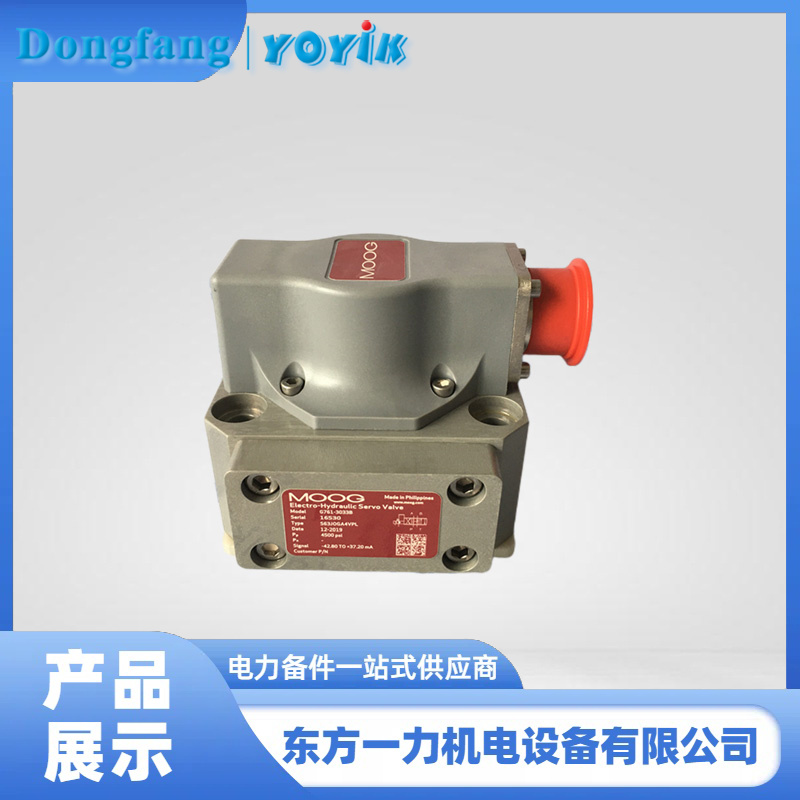

电液伺服阀G761-3033在汽轮机抗燃油液压响应机制

电液伺服阀G761-3033的输入电流指令信号给力矩马达线圈的过程是其工作原理的核心环节之一。以下是详细的介绍：

1. 输入电流指令信号的来源
输入电流指令信号来自外部的控制系统，例如汽轮机的自动控制系统、工业自动化设备的控制器等。这些信号是与系统运行工况相关的指令信号，例如根据负荷需求、转速变化等因素生成的电信号。
2. 信号传输
输入电流指令信号通过外部电路传输到电液伺服阀G761-3033B的电气接口。电液伺服阀G761-3033B带有标准的4芯电气插座（与MS3106F14S2S电缆插头相匹配），力矩马达的四根引线均在插座处。因此，输入电流信号可以通过电缆连接到伺服阀的电气插座。
3. 力矩马达线圈的连接方式
电液伺服阀G761-3033的力矩马达线圈可以采用以下三种连接方式：
并联：将力矩马达的两个线圈并联连接。
串联：将力矩马达的两个线圈串联连接。
单线圈：只使用其中一个线圈。
不同的连接方式会影响力矩马达的电流和性能。例如，当线圈串联连接时，其额定电流值为并联连接或单线圈工作时额定电流值的一半。在实际应用中，常用的连接方式为并联或单线圈。
4. 电磁力的产生
输入电流指令信号进入力矩马达线圈后，会在线圈中产生电磁场。根据电磁学原理，电流通过线圈时会产生磁场，磁场会对线圈中的衔铁产生电磁力。这个电磁力的大小与输入电流的大小成正比。
5. 衔铁的偏转
电磁力作用于衔铁的两端，使衔铁发生偏转。衔铁的偏转会带动弹簧管内的挡板偏转。挡板的偏转是实现液压信号转换的关键步骤。
6. 液压信号的转换
挡板的偏转会减少某一个喷嘴的流量，进而改变与此喷嘴相通的阀芯一侧的压力。这种压力变化会推动阀芯朝一边移动，从而实现液压信号的转换。阀芯的位移会打开供油口（P）与控制油口之间的通道，沟通回油口（T）与另一控制油口之间的油路。
7. 反馈机制
阀芯的位移还会对弹簧杆产生一个作用力，此作用力形成对衔铁挡板组件的回复力矩。当回复力矩与电磁力矩相平衡时，挡板回到零位，滑阀阀芯保持这一平衡状态的开启位置，直到输入的给定信号发生变化。
总结

输入电流指令信号通过外部电路传输到电液伺服阀G761-3033B的电气接口，进入力矩马达线圈后产生电磁力，使衔铁和挡板偏转，进而改变液压压力，推动阀芯移动，完成液压信号的转换。这一过程实现了电信号到液压信号的转换，为后续的液压控制提供了基础。
