接觸式油檔在汽輪發電機組的運行中起著關鍵作用，尤其是在密封和減小振動方面。

• 一、接觸式油檔的結構

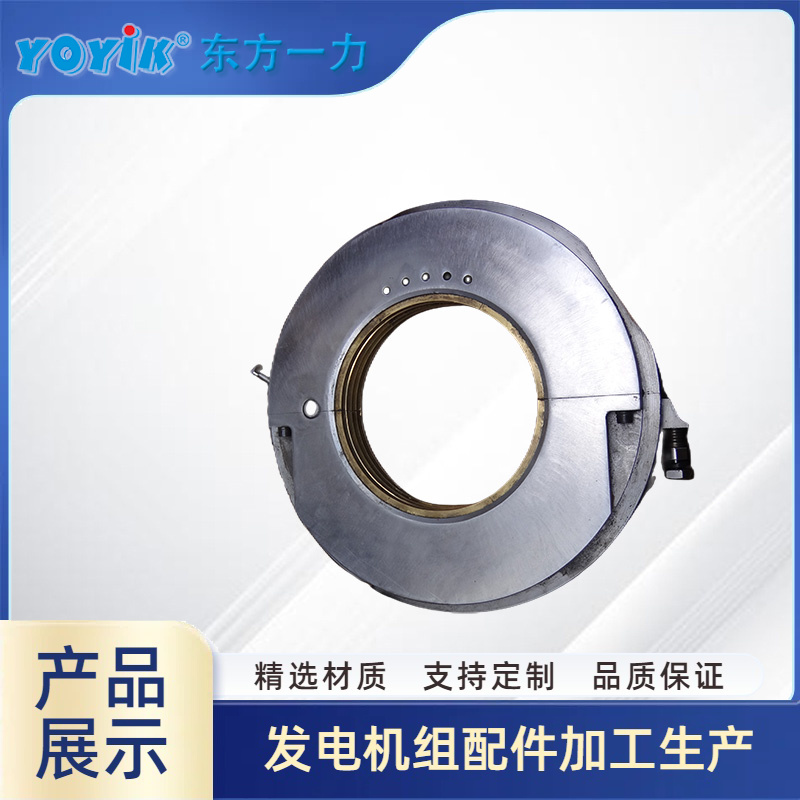

接觸式油檔是一種與轉軸直接接觸的密封裝置，其主要結構包括以下幾個部分：
密封環：密封環是接觸式油檔的核心部件，通常由高耐磨材料制成，如石墨。密封環與轉軸直接接觸，通過摩擦實現密封功能。
安裝支架：安裝支架用于將密封環固定在汽輪發電機組的軸瓦上，確保密封環的穩定性和可靠性。
調節螺栓：調節螺栓用于調整密封環與轉軸之間的接觸壓力，確保密封效果的同時，避免因壓力過大導致的振動。
限位裝置：限位裝置用于限制密封環的軸向移動，防止密封環在運行過程中發生歪斜或卡澀。

• 二、接觸式油檔的功能

密封功能：接觸式油檔的主要功能是防止?jié)櫥蛷妮S瓦與轉軸之間的間隙泄漏到外部環境中。通過密封環與轉軸的直接接觸，形成一道可靠的密封屏障，確保潤滑油不會泄漏。
減小振動：接觸式油檔通過合理的接觸壓力設計，能夠減少轉軸與靜止部件之間的摩擦，從而降低軸系的振動。然而，如果接觸壓力過大或設計不合理，可能會引起軸系振動加劇。
輔助散熱：在某些設計中，接觸式油檔還具有一定的輔助散熱功能。通過合理的結構設計，油檔可以促進潤滑油的流動，帶走部分熱量，從而降低軸瓦的運行溫度，提高其運行穩定性。

• 三、接觸式油檔的安裝與維護

（一）安裝注意事項
清潔工作：在安裝接觸式油檔之前，必須對轉軸和軸瓦進行徹底清潔。任何灰塵、油污或雜質都可能影響油檔的密封效果，甚至導致油檔損壞。
檢查尺寸：確保油檔的尺寸與轉軸和軸瓦相匹配。如果尺寸不合適，可能會導致油檔無法正常工作，甚至引發設備故障。
安裝順序：按照正確的安裝順序進行操作，先將密封環安裝在安裝支架上，再將安裝支架固定在軸瓦上。在安裝過程中，要注意不要過度用力，以免損壞密封環。
調節接觸壓力：安裝完成后，使用調節螺栓調整密封環與轉軸之間的接觸壓力。接觸壓力應根據設計要求進行調整，避免因壓力過大或過小導致密封不良或振動加劇。
檢查密封效果：安裝完成后，手動轉動轉軸，檢查密封環是否牢固地固定在安裝支架上，確保密封環與轉軸之間的接觸良好，無泄漏現象。
（二）維護要點
定期檢查密封性能：定期檢查接觸式油檔的密封性能，觀察是否有潤滑油泄漏的跡象。如果發現泄漏，應及時采取措施進行修復。可以通過觀察軸瓦是否有油跡、檢查潤滑油的油位變化等方法進行檢查。
檢查密封環磨損情況：定期檢查密封環的磨損情況，如果磨損嚴重，應及時更換密封環。磨損的密封環會導致密封效果下降，甚至可能引發潤滑油泄漏。
保持潤滑油清潔：定期更換潤滑油，確保潤滑油的清潔度。潤滑油中的雜質可能會加速密封環的磨損，縮短其使用壽命。同時，要定期檢查潤滑油的油位，確保潤滑油量充足。
檢查接觸壓力：定期檢查密封環與轉軸之間的接觸壓力，確保接觸壓力在設計范圍內。如果接觸壓力過大或過小，應及時調整調節螺栓。
檢查限位裝置：定期檢查限位裝置的工作狀態，確保密封環在運行過程中不會發生歪斜或卡澀。

• 四、接觸式油檔的常見故障及處理方法

（一）潤滑油泄漏
原因：
密封環磨損嚴重，導致密封效果下降。
密封環安裝不牢固或密封面不平整。
潤滑油油位過高或油質變差，導致密封環受力不均勻。
處理方法：
檢查密封環的安裝是否牢固，如有松動，重新緊固密封環。
檢查潤滑油的油位和油質，及時調整油位或更換潤滑油。
如果上述方法無法解決問題，可能需要更換密封環。
（二）密封環磨損過快
原因：
密封環材質不佳或制造缺陷，導致耐磨性差。
轉軸表面不光滑或存在缺陷，導致密封環磨損加劇。
接觸壓力過大，導致密封環與轉軸之間的摩擦加劇。
處理方法：
檢查密封環的材質和制造質量，如有問題，更換高質量的密封環。
檢查轉軸表面，如有不平整或雜質，及時修復或清理轉軸。
檢查密封環與轉軸之間的接觸壓力，如有過大，調整調節螺栓，降低接觸壓力。
（三）軸系振動加劇
原因：
密封環與轉軸之間的接觸壓力過大，導致轉軸不均勻受熱，引起熱彎曲。
密封環安裝不當，導致密封環在運行過程中發生歪斜或卡澀。
密封環材質過硬或不耐磨，導致摩擦發熱量過大，引起轉軸熱彎曲。
處理方法：
檢查密封環與轉軸之間的接觸壓力，如有過大，調整調節螺栓，降低接觸壓力。
檢查密封環的安裝情況，確保密封環在運行過程中不會發生歪斜或卡澀。
檢查密封環的材質和制造質量，如有問題，更換高質量的密封環。

• 五、總結

接觸式油檔是汽輪發電機組中一個非常重要的密封部件，它在防止?jié)櫥托孤p小軸系振動以及輔助散熱等方面起著關鍵作用。
